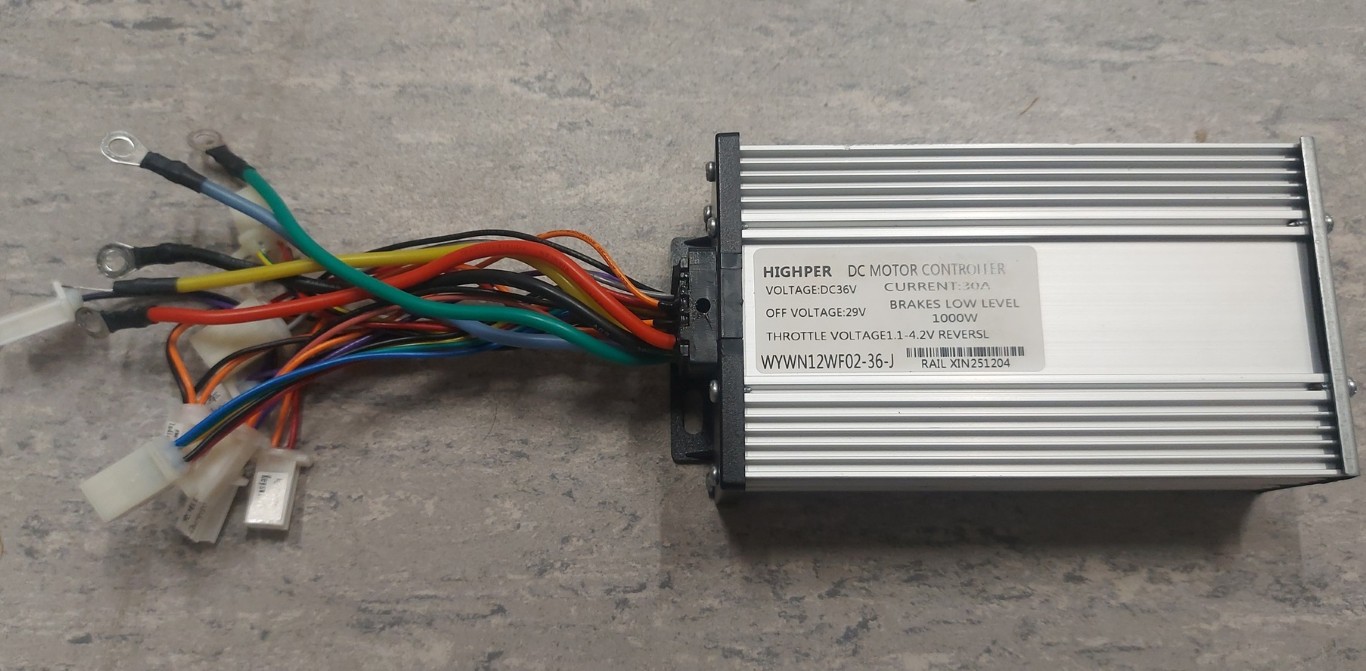

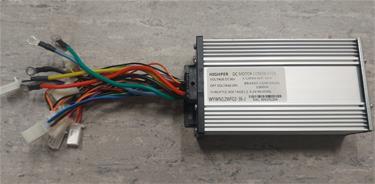

Styrenhet 36V 1000 W till Dirt Bike Inferno EL Brushless 1000 W

Kontrollbox / Styrbox

• WYWN12WF02-36-J

Passar till:

1. Dirt Bike 1000 W Crosser Inferno 36 V ”Model 116” Lithium (HP116E 1000 W-Lithium) / 11227

Kontakt-/ledningsfärger på de olika ledningarna:

• Batteri: 2 x skruvanslutning (röd – svart)
• Motor: 3 x skruvanslutning (gul – blå – grön) + 6-polig honkontakt med 5 ledningar (svart – röd/vit – gul – blå – grön)
• Batteriindikator: (2x) 2-polig honkontakt (svart – orange)
• Laddningsport: 2-polig honkontakt (svart – rosa)
• Tändningslås: 2-polig honkontakt (röd – orange)
• Broms: 2 x 2-poliga honkontakter (svart – lila)
• Bromsljus: 2-polig honkontakt (orange – lila)
• Gas / Gaspedal: 3-polig honkontakt (röd – grå – svart)
• Hastighetsbegränsare: Nej
• Backväxel: Nej
• Display: Nej
• Potentiometer: 4-polig honkontakt (röd – svart – blå/röd – gul/grön)
