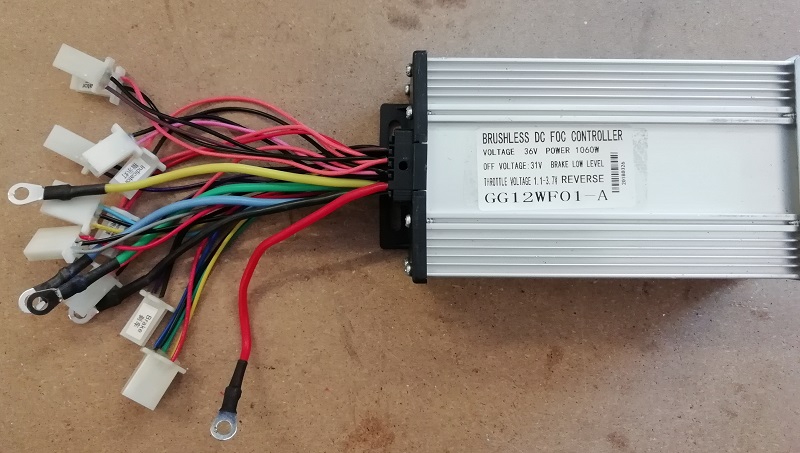

Styrenhet till Renegade Brushless 1060 W 36 V

Okänd leveranstid

979 kr

Kontrollbox / Styrbox

Passar till:

ATV 1060 W Renegade Brushless Kardan 36 V (ATV-3E(B)) / 12181-12192-12193
ATV 1060w Renegade Brushless Kardan 36v utan dragkrok (ATV-3E(B) utan dragkrok) / 121921-121931

Kontakt-/ledningsfärger på de olika ledningarna:

Batteri: 2 x skruvanslutning (röd – svart)
Motor: 3 x skruvanslutning (gul – blå – grön) + 6-polig honkontakt med 5 ledningar (svart – röd/vit – gul – blå – grön)
Batteriindikator: (2x) 2-polig honkontakt (svart – orange)
Laddningsport: 2-polig honkontakt (svart – rosa)
Tändningslås: 2-polig honkontakt (röd – orange)
Broms: 2 x 2-poliga honkontakter (svart – lila)
Bromsljus: 2-polig honkontakt (orange – lila)
Gas / Speeder: 3-polig honkontakt (röd/vit – grå – svart)
Hastighetsbegränsare: 3-polig honkontakt (gul – blå – svart)
Backväxel: 2-polig honkontakt (brun – svart)
Display: Nej
Framljus: Se batteriindikator
Bakljus: Nej
? : 2-polig honkontakt med 1 kabel (gul/grön) – ansluts till motsvarande hankontakt
? : 2-polig hankontakt med 1 ledning (gul/grön) – ansluts till motsvarande honkontakt
? : 2-polig honkontakt med 1 ledare (grå) – ansluts till motsvarande hankontakt
? : 2-polig hankontakt med 1 ledning (grå) – ansluts till motsvarande honkontakt
